Molino de bolas planetario vertical (tipo redondo semicircular)
Especificaciones
El molino de bolas planetario vertical es un dispositivo esencial para la mezcla de materiales de alta tecnología, la molienda fina, la toma de muestras, el desarrollo de nuevos productos y la producción de lotes pequeños. El molino de bolas planetario Tencan, con su pequeño volumen, alta eficiencia, bajo nivel de ruido y características funcionales, es un equipo ideal para la obtención de muestras en instituciones de I+D, universidades y laboratorios empresariales (se pueden obtener cuatro muestras de cada lote simultáneamente). También permite moler muestras de polvo al vacío gracias a sus recipientes de vacío.
Vídeo
Descripción general
El molino de bolas planetario vertical es un dispositivo esencial para la mezcla de materiales de alta tecnología, la molienda fina, la toma de muestras, el desarrollo de nuevos productos y la producción de lotes pequeños. El molino de bolas planetario Tencan, con su pequeño volumen, alta eficiencia, bajo nivel de ruido y características funcionales, es un equipo ideal para la obtención de muestras en instituciones de I+D, universidades y laboratorios empresariales (se pueden obtener cuatro muestras de cada lote simultáneamente). También permite moler muestras de polvo al vacío gracias a sus recipientes de vacío.
Principio de funcionamiento
El molino de bolas planetario a menudo tiene cuatro tanques de molienda de bolas instalados en una plataforma giratoria. Cuando la plataforma giratoria gira, el eje del tanque realiza movimientos planetarios, las bolas y las muestras dentro de los tanques reciben un fuerte impacto en un movimiento de alta velocidad y las muestras finalmente se trituran hasta convertirlas en polvo. El molino puede moler varios tipos de materiales diferentes con el método seco o húmedo. La granularidad mínima del polvo molido puede ser tan pequeña como 0.1 μm.
Característica/Ventaja

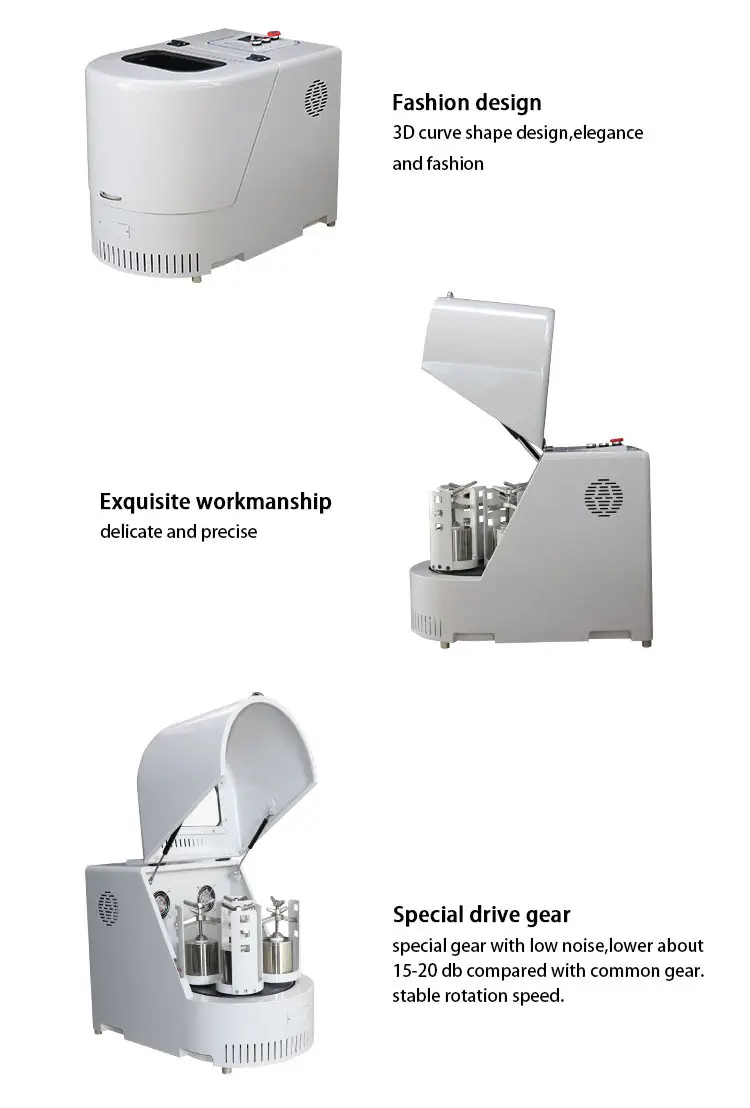

La carcasa del molino de bolas está soldada con una placa de acero gruesa, que tiene alta resistencia, resistencia al impacto, resistencia a la deformación, mano de obra fina, apariencia fuerte y hermosa. El material de las piezas mecánicas se procesa estrictamente mediante un proceso de tratamiento térmico y tecnología de procesamiento de control numérico. La caja de engranajes se adopta con una estructura incrustada de ranura casi sellada, y el engranaje impulsor está hecho de un engranaje de precisión resistente al desgaste. El marco y la estructura de la máquina se consideran completamente en el diseño para garantizar la operación estable, segura y confiable del molino de bolas en condiciones de carga alta y a largo plazo, y para lograr efectivamente el efecto de reducción de ruido en la operación de la máquina. El dispositivo autolubricante de aceite líquido está diseñado con bajo nivel de ruido y alta intensidad, y está equipado con un medidor de nivel de aceite líquido para un fácil reemplazo. Los dispositivos de elevación y alimentación de soporte se adoptan con un diseño integrado. El dispositivo de alimentación incorpora la tecnología de tamizado y descarga vibratorios para una operación simple y conveniente. Realiza una recogida, descarga y carga fácil y rápida de los tarros de molienda, reduce la intensidad del trabajo y mejora la eficiencia de la producción. Con la pantalla táctil de la microcomputadora, la operación de la máquina se vuelve conveniente, la interfaz es más simple e intuitiva, el control de alternancia hacia adelante y hacia atrás se puede lograr fácilmente. Posee funciones de temporización y memoria de apagado.
Ventajas del molino de bolas planetario vertical Tencan modelo semicircular redondo
1. La velocidad giratoria estable de la transmisión de engranajes garantiza la consistencia y repetibilidad del experimento.
2. La máquina adopta el principio de movimiento planetario, que tiene alta velocidad, gran energía, alta eficiencia y granularidad pequeña.
3. Se pueden producir cuatro muestras de polvo de diferentes tamaños y diferentes materiales al mismo tiempo.
4. La máquina está controlada por un convertidor de frecuencia, puede elegir la velocidad de rotación ideal de acuerdo con el resultado experimental esperado. El convertidor está equipado con dispositivo de bajo voltaje y sobre corriente para proteger el motor.
5. El molino de bolas planetario tiene funciones de apagado automático, avance automático y giro inverso. Puede elegir libremente cualquier modo de operación de dirección unidireccional, alternancia, sucesión, ajuste de tiempo según las necesidades experimentales, para mejorar la eficiencia de la molienda.
6. Características técnicas del molino de bolas Tencan: centro de gravedad bajo, rendimiento estable, estructura compacta, operación fácil, seguridad confiable, menor ruido, pérdida pequeña.
7. El interruptor de seguridad está instalado en la máquina para evitar accidentes de seguridad si la cubierta de seguridad se abre mientras la máquina está funcionando.
Ficha Técnica
Ficha técnica del molino de bolas planetario vertical Tencan(Semicírculo redondoTipo)
Características técnicas deMolino de bolas planetario vertical(Semicírculo redondoTipo) | |
El modo de unidad |
Transmisión por engranajes y transmisión por correa |
operación Modelo |
Se pueden utilizar dos o cuatro tarros de molino en cada molienda. |
Máxima capacidad |
Menos de 1/3 del volumen de cada tarro de molino. |
Tamaño de alimentación de los materiales de molienda |
Material suave y crujiente≤100 mm materiales duros≤3 mm |
Tamaño de partícula final de salida |
El tamaño de partícula más pequeño puede alcanzar 0.1micras |
Relación de velocidad de rotación |
1/2 |
Tiempo máximo de funcionamiento continuo |
72 horas |
Modo de control de velocidad |
Inversor de frecuencia |
|
Materiales disponibles de tarros de molino |
Carburo de tungsteno, Ágata, Acero inoxidable 304, Acero inoxidable 316L, Corindón, Circonita, Nylon, PU, Cerámica de alúmina, PTFE, etc. |
|
Tabla de parámetros técnicos(I) Molino de bolas planetario vertical de laboratorio (tipo semicircular redondo)
| ||||
N º de Modelo. |
Especificaciones |
Tamaños combinables de tarros de molino |
Puestos de trabajo |
observaciones |
XQM-1A |
1L |
50ml-250ml |
4 |
CSe puede combinar con ollas de molino de vacío de 50 ml a 100 ml. |
XQM-2A |
2L |
50ml-500ml |
4 |
CSe puede combinar con ollas de molino de vacío de 50 ml a 250 ml. |
XQM-4A |
4L |
250ml-1000ml |
4 |
CSe puede combinar con ollas de molino de vacío de 50 ml a 1000 ml. |
XQM-6A |
6L |
500ml-1500ml |
4 |
CSe puede combinar con ollas de molino de vacío de 50 ml a 1000 ml. |
XQM-8A |
8L |
1L-2L |
4 |
CSe puede combinar con ollas de molino de vacío de 50 ml a 1500 ml. |
XQM-10A |
10L |
1L-2.5L |
4 |
CSe puede combinar con ollas de molino de vacío de 1L a 2L. |
XQM-12A |
12L |
1L-3L |
4 |
CSe puede combinar con ollas de molino de vacío de 1L a 2L. |
XQM-16A |
16L |
2L-4L |
4 |
CSe puede combinar con ollas de molino de vacío de 1L a 3L. |
|
Tabla de parámetros técnicos(II) de Molino de bolas planetario vertical de laboratorio (tipo semicircular redondo)
| |||||||
ModeloNo. |
Energía
|
VOLTIOS |
Revolution |
Rotación |
Más de |
Tiempo de ejecución alterno |
Ruido≤db |
XQM-1A |
0.75 |
220V-50Hz |
35 - 335 |
70 - 670 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-2A |
0.75 |
220V-50Hz |
35 - 335 |
70 - 670 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-4A |
0.75 |
220V-50Hz |
35 - 335 |
70 - 670 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-6A |
0.75 |
220V-50Hz |
35 - 335 |
70 - 670 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-8A |
1.5 |
220V-50Hz |
35 - 290 |
70 - 580 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-10A |
1.5 |
220V-50Hz |
35 - 290 |
70 - 580 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-12A |
1.5 |
220V-50Hz |
35 - 290 |
70 - 580 |
1 - 9999 |
1 - 999 |
60±5 |
XQM-16A |
3 |
380V-50Hz |
30 - 255 |
60 - 510 |
1 - 9999 |
1 - 999 |
60±5 |
|
Tabla de parámetros técnicos (III) del molino de bolas planetario de laboratorio vertical (tipo redondo semicircular)
| ||||
ModeloNo. |
Energía
|
Modo de control de velocidad |
Peso neto (Kg) |
Dimensioness (mm) |
XQM-1A |
0.75 |
Control de frecuencia |
80 |
750*470*590 |
XQM-2A |
0.75 |
Control de frecuencia |
80 |
750*470*590 |
XQM-4A |
0.75 |
Control de frecuencia |
80 |
750*470*590 |
XQM-6A |
0.75 |
Control de frecuencia |
80 |
750*470*590 |
XQM-8A |
1.5 |
Control de frecuencia |
132 |
880*560*670 |
XQM-10A |
1.5 |
Control de frecuencia |
132 |
880*560*670 |
XQM-12A |
1.5 |
Control de frecuencia |
132 |
880*560*670 |
XQM-16A |
3.0 |
Control de frecuencia |
205 |
950*600*710 |
